2023-03-17

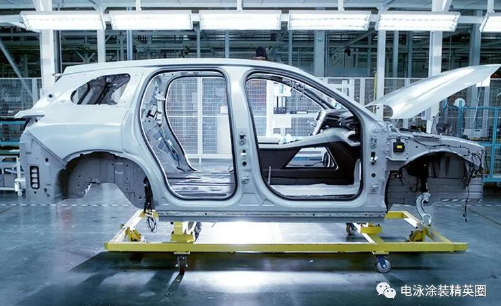

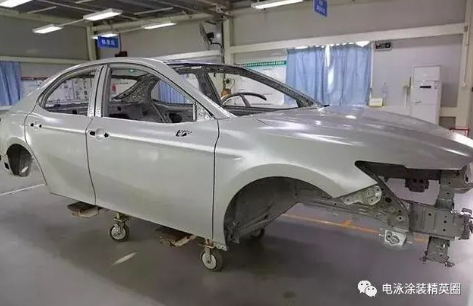

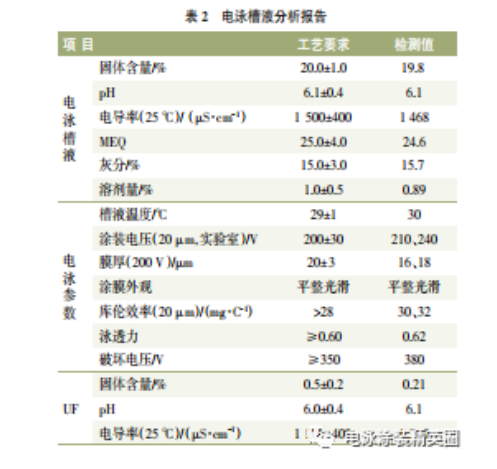

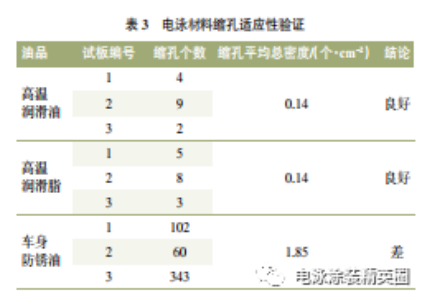

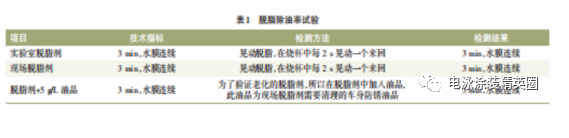

電泳涂料的樹脂經酸或堿中和劑中和以后能溶解分散于水中，此聚合物電解質便離解形成帶電膠粒，在直流電場中，離子化的樹脂膠團將同時發生電泳、電解、電沉積和電滲作用，使之在金屬表面附著一層樹脂膜，電泳涂裝法涂料利用率高達 98%。汽車電泳涂裝工藝為行業內應用最廣泛的涂裝工藝技術之一，各汽車涂裝生產現場也對電泳漆槽液及電泳漆膜進行科學管控，但電泳漆膜縮孔質量問題仍為涂裝生產現場最常見的涂膜缺陷之一。 本文通過解決某公司涂裝車身生產線工藝調試過程中出現的電泳縮孔質量問題，并將解決措施落實到涂裝技術標準規范中，從而實現電泳涂裝工藝科學管理的過程。 某公司涂裝生產現場在電泳涂料投槽結束，工藝調試過程中發現車身電泳漆膜表面存在縮孔質量問題，目視檢查烘干前電泳漆膜上無縮孔，但當電泳車身經過電泳烘房漆膜干燥固化后，電泳車身表面不平整，出現火山口形狀的凹陷問題，整車發生電泳漆膜縮孔且無明顯分布規律，平均一臺車身電泳縮孔數量超過600 個(直徑≥1 mm 的縮孔），車身發生電泳縮孔問題后，電泳打磨工位的工作量超出標準工時要求，打磨后電泳漆膜厚度減少，嚴重影響車身防腐性能。 該涂裝生產線涂裝工藝為水性 B1B2 工藝，在現場工藝調試過程中，車身電泳漆膜縮孔未經打磨徹底就轉入面漆工序進行色漆和清漆噴涂工作，面漆對電泳縮孔無法填充遮蓋，導致面漆車身下線后進入大返修。涂裝工藝技術人員在現場解決問題的主要方向是查找電泳漆膜縮孔產生的主要原因，并解決電泳漆膜縮孔質量問題，確保工藝調試合格。通過現場調查，電泳漆膜縮孔問題的可能原因是焊裝下線后車身防銹油涂抹量較大，涂抹量≥2 g/㎡ 為重涂油，所以采取的臨時措施是沖焊生產車間現場增加外協工件及自制件表面人工擦拭去除防銹油工序，涂裝生產現場在電泳下線進入電泳烘房前，增加人工吹水工序，防止油水共沸。 2.1 問題調查 對電泳縮孔部位進行實驗室截面分析，通過掃描電子顯微鏡(SEM）與 EDS 能譜圖進行分析，SEM 觀察電泳縮孔表面微觀形貌、表面形態、斷口、微裂紋等；EDS 檢測電泳縮孔部位元素及其分布。二者配合使用對材料表面成分化學元素類型及含量開展詳細的數據檢測分析。 SEM 結果顯示，電泳縮孔位于電泳漆膜之上，縮孔形貌為“D”型縮孔，但在縮孔凹陷處未觀察到明顯外來顆粒及異物。EDS Mapping 結果顯示，電泳漆膜縮孔部位無異常元素分布，初步判定為此次電泳縮孔產生的污染源濃度較低，在電泳漆膜表面造成表面張力梯度，需要找出并消除污染源。 2.2 縮孔原因分析 白車身在沖焊裝車間完成沖焊工藝，通過焊涂連廊輸送線自動轉入涂裝生產線上線工位，生產線連續作業，白車身表面滿足涂裝前白車身質量要求，目視無鐵屑、焊渣等雜物，涂裝車間檢測白車身含渣量≤5g/臺，滿足標準要求。涂裝生產線為水平擺桿輸送方式，前處理電泳生產結束，車身轉至地面滾床輸送系統，通過升降機將白車身送入Ⅱ式電泳烘房進行烘干。 電泳漆膜縮孔產生的原因非常多，如前處理脫脂工序堿度低、脫脂除油率低、車身上的油脂未去除干凈、電泳槽過程中油污污染形成縮孔；電泳漆工藝參數不在工藝要求范圍內，如電泳過程電壓設定過高、溶劑含量過低、固體含量過低、顏基比過低等均會導致電泳漆膜縮孔問題的發生；電泳槽液循環過濾系統過濾袋多為紡織物和無紡布制成，濾芯一般是纖維或塑料材質；更換過濾袋之前應進行縮孔適應性試驗；電泳烘干室體內部鏈條選用的高溫潤滑油、高溫潤滑脂每批次開展配套性驗證，在電泳漆膜烘干過程中加熱減量揮發物冷凝后也會引起電泳漆膜縮孔；電泳結束后進入電泳烘干前瀝水時間不足，電泳烘房升溫速率過快(超過 14 ℃/min）會導致夾縫油爆沸，產生縮孔。由于造成電泳漆膜縮孔的原因有很多，且電泳漆膜縮孔大部分在漆膜烘干后才發現，給現場查找問題的主要原因帶來一定的難度?，F(xiàn)場解決問題采取排除驗證法，頭腦網暴列出最全的影響因素，設計 DOE 試驗驗證分析引起電泳縮孔的主要因素。 2.2.1 車身防銹油脫脂效果驗證 汽車進入涂裝前處理生產線，白車身表面可能存在的污染物有：防銹油、潤滑油、清洗油、各種潤滑劑、車身密封劑和膠黏劑、預磷化層殘?jiān)⒈∮袡C(jī)涂層、焊渣、金屬顆粒及其他污染物( 如記號筆標記、灰塵、指紋、搬運痕跡）等。脫脂的主要目的是去除這些污染物，以金屬表面目視水膜完整作為判定標準，即用水沖洗掉多余的脫脂化學試劑后金屬表面能夠形成連續水膜。此時的金屬表面是一種能夠參與化學反應的表面，能在合理的時間內生成磷化膜(或其他轉化層）。脫脂槽液的參數控制主要包括：總堿度、游離堿度、電導率及pH，定期監控配槽用水的硬度及氯離子濃度。 脫脂效果的判定標準為觀察脫脂水洗后車身表面水膜連續性，如車身表面水膜不連續，則脫脂效果不滿足要求，如車身表面水膜連續，則脫脂效果滿足要求。通過微譜分析，發現不同的防銹油品主要區別為是否含有礦物油。礦物油主要由飽合及不飽合烴組成，需要通過表面活性劑的乳化分散將其去除。目前洪流水洗槽和預脫脂槽在逐步添加表面活性劑，加大清洗效果。對沖焊生產過程現場油品開展脫脂除油率驗證，驗證流程為：試板表面涂油→試板在 110℃烘箱內烘干2h→實驗室條件下放置48h→按照工藝流程脫脂→水洗。試板進行試驗后觀察試板表面，水膜連續，脫脂除油率≥95% ，滿足要求。脫脂除油率試驗檢測項目及方法見表 1。 2.2.2 電泳槽液工藝參教 電泳槽液工藝參數不在工藝要求范圍內也會引起電泳漆膜縮孔，顏基比失調、顏料含量偏低、灰分過低，電泳漆膜表面易出現縮孔、遮蓋不良、漆膜光澤上升等現象。一般根據現場槽液工藝參數化驗結果按照比例向電泳槽液內補加物料，按要求比例補加新料，提高顏基比在工藝要求范圍內，電泳槽液的有機溶劑比例過低，電泳漆膜厚偏低，電泳漆膜表面目視干澀無光，外觀粗糙，表面不平整光滑，嚴重情況會導致電泳漆膜縮孔，需要適量補加新料和溶劑。針對電泳槽液的各項工藝參數，對電泳槽液進行化驗分析，試驗結果表明電泳槽液工藝參數正常，詳見表 2。 2.2.3 涂裝適應性材料 電泳材料直接或間接接觸電泳烘房鏈條高溫潤滑油脂、車身防銹油等，最容易導致電泳產生縮孔問題。對現場烘房使用的高溫鏈條油脂、車身防銹油與電泳漆開展配套性縮孔試驗，試驗方法采用”皇冠法”。采用耐200℃高溫的錫箔紙制備盛油用的小杯敞口容器，容器的直徑為 2 cm，高度為 0.5 cm。將需要驗證的油脂用 0.2 mL的二甲苯溶劑進行溶解稀釋，放到敞口容器中，再加入 0.2 ml 的純水進行稀釋，按工藝要求進行電泳漆膜泳板工作(試板尺寸為 150 mm x70 mm x0.8 mm，膜厚要求在 16 um 左右），將制備好的油水混合容器固定在電泳濕膜表面，放入烘箱內烘干固化(165℃x20 min）固化完全后，對電泳漆膜表面的縮孔數量進行評價，判定標準以電泳縮孔平均密度(個/c㎡）表示，優=0，良<1，中等 1-3，差>3。認驗結果見去 3。 試驗結果表明，烘房高溫鏈條油脂在一定電泳膜厚下的板面無縮孔，該油脂與電泳涂料有良好的配套性。車身部分外協件防銹油與電泳漆配套性較差，配套性較差的防銹油涂布在車身內表面及夾縫部位，夾縫部位脫脂不凈，電泳后瀝水時間不足，電泳烘房升溫速率過快，導致在電泳烘房內車身夾縫防銹油爆沸，電泳漆膜表面產生縮孔。 2.2.4 電泳烘房 前處理脫脂工序脫脂除油率不滿足要求或夾縫油水未瀝液干凈，電泳后進行電泳烘烤，車身初始烘干溫度過高會加劇縮孔、流痕等問題發生，初始升溫速率過快，小空腔、縫隙內液體在快速受熱后爆沸或流出，在車身外表面形成縮孔或流痕。理論上降低烘房初始溫度是可以減輕夾縫油爆沸縮孔問題，但由于可能對漆膜烘干產生影響，生產現場電泳烘房共計 30 min，升溫 10 min，保溫 20min，結合電泳涂料烘干窗口優化爐溫設置，車身爐溫曲線(170 ℃穩定 15 min）滿足產品工藝要求(保證電泳漆膜性能最低要求165℃、15min），對爐溫實測最低爐溫處進行電泳漆性能測試，結果合格，確保電泳漆膜烘干固化完全的情況下降低升溫速率。對降低升溫速率后的車身縮孔進行分析，經統計整車縮孔數量下降 90%以上；電泳烘房爐溫調整優化可以有效降低電泳縮孔數量，并能保證電泳漆膜性能合格。 針對本次電泳縮孔漆膜缺陷采取有效的解決措施，要求不滿足配套性要求的外協件防銹油品升級為滿足要求的產品型號，更換為驗證合格的 MU-320A油品。同時對電泳烘房爐溫設定優化進行工藝驗證，在電泳涂料烘干窗口內，降低電泳烘房升溫速率，電泳車身漆膜表面縮孔數量大大降低，效果顯著，電泳縮孔問題基本解決。 該生產線電泳烘干工藝要求，整車車身溫度上限不超過 220℃，推薦溫度 170℃，20 min；車身下限溫度 165℃，15 min；爐溫設置；升溫一段由 180 ℃降低為 130℃；升溫二段由 180℃降低為 160 ℃；升溫三段由 183℃升溫至195℃： 保溫一段由 185 ℃升溫至195 ℃：保溫二段由 185℃升溫至 195℃?，F(xiàn)場經過嚴格的工藝驗證，產品質最合格，在工藝文件中固化工藝參數。 現場出現的電泳漆膜縮孔問題得到解決，為避免此類質量問題的再次發生，制定了相應的鞏固措施： 1）新建涂裝生產線在工藝規劃階段，電泳烘干入口前瀝水工位時間加長，最好≥8 min，增加自動吹水，把車身表面及夾縫水分完全瀝凈，電泳烘干升溫時間盡可能長一些；升溫速率≤13℃/min；因?yàn)樗?100℃沸騰，所以烘干爐設計時在 95℃左右最好可以停留5-10 min，將車身表面及夾縫中的水分緩慢揮發干凈。 2）新車型在設計階段，通過開設漏液孔、增加鈑金間隙或減小存液空腔體積等方法對空腔或縫隙內殘留液體進行疏導減少，使其可以在烘干前瀝水排盡，避免烘干過程中受熱導出。采用的方法包括優化設計結構、優化包邊膠膠量、提升包邊壓合度等，均屬于“疏”與“堵”范疇，這也是從源頭解決夾縫油爆沸問題。 3）生產線在安裝調試過程中，前處理、電泳工段的閥門等應多次拆卸徹底清洗，要求不得含有對涂裝過程有害的物質；對設備在安裝及調試階段使用的潤滑油、潤滑脂、保溫棉等材料與電泳漆等進行適應性試驗驗證，要求配套性良好且不會產生漆膜縮孔等質量問題；烘房鏈條使用的高溫鏈條高溫潤滑油脂、車身防銹油等在正式加注前，需開展適應性試驗驗證工作，對于生產線使用的電泳漆，驗證選擇至少兩種型號的油品與之匹配，并納入控制計劃中使用。 4）在量產過程中，電泳烘房室體內部安排專業保潔人員定期開展保潔工作，確保烘房清潔度。涂裝對任何外來的物質均進行確認，如沖焊更換防銹油、拉延油、膠等產品時，提前提供樣品至涂裝，涂裝開展配套性縮孔試驗驗證，驗證合格后方可切換使用。 以上措施實施后，新建涂裝生產現場在電泳調試過程中未出現電泳漆膜縮孔問題，有效控制了電泳漆膜縮孔質量問題的發生。 電泳漆膜縮孔是車身涂裝過程最常見的漆膜弊病之一，嚴重影響車身表面質量，如露底的縮孔無法保證漆膜的致密性，特別是電泳漆膜縮孔。人工打磨過程中很容易磨穿導致漆膜打磨露底，需要噴涂防銹底漆進行修補，但是防銹底漆的防腐性能與電泳漆膜防腐性能相比有一定的差距，所以電泳漆膜縮孔質量問題應著重于預防、加強涂裝生產過程的工藝管理，把縮孔等質量問題控制在前期，通過工藝管控措施的有效實施，減少漆膜弊病的發生，提高產品質量。引起涂裝生產現場電泳漆膜縮孔原因非常復雜，且可能并存多種影響因素，結合本文縮孔質量問題原因分析總結的經驗，希望可以幫助同行快速找到電泳漆膜縮孔產生的主要原因。
